Heizkreis-Mischer regelt falsch: Fühlerlage, Stellrichtung und Hydraulik systematisch prüfen
Ein Mischer kann mechanisch funktionieren und trotzdem die falsche Vorlauftemperatur liefern. Erst Zeitverlauf, Fühlerposition und hydraulische Wirkung zeigen, ob Sensor, Antrieb, Ventil oder Schaltung die Regelabweichung verursacht.
Der gemischte Heizkreis soll 35 Grad liefern, doch die Anzeige springt, bleibt deutlich zu warm oder erreicht den Sollwert nur sehr langsam. Schnell gerät der Motorantrieb in Verdacht. Häufig liegt die Ursache aber nicht in einem einzelnen defekten Bauteil: Ein Fühler direkt am Mischpunkt misst Schichtung, der Antrieb läuft entgegengesetzt, das Ventil ist hydraulisch kaum wirksam oder eine Pumpe verändert die Druckverhältnisse.
Eine sichere Diagnose beginnt mit dem Verhalten über Zeit. Sollwert, gemessene Vorlauftemperatur, Ventilstellung, Pumpenbetrieb und Wärmeanforderung werden gemeinsam aufgezeichnet. Erst danach wird entschieden, ob Sensor, Regelparameter, Antrieb oder Hydraulik geprüft werden muss.
Das Fehlerbild in vier Grundmuster aufteilen
Bleibt die Temperatur dauerhaft zu hoch, kann zu viel heißer Vorlauf beigemischt werden oder der Sensor meldet zu kalt. Bleibt sie zu niedrig, kommen umgekehrte Stellrichtung, fehlender heißer Zulauf, zu großer Rücklaufanteil oder eine unzureichende Pumpenwirkung infrage. Pendeln und langsames Weglaufen sind andere Muster und verlangen andere Prüfungen.
Für mindestens einen vollständigen Heizzyklus werden Sollwert, Istwert und erkennbare Stellbewegung notiert. Wichtig sind Außentemperatur, Wärmeerzeugerstatus und weitere Verbraucher. Ein kurzer Blick während Warmwasserladung oder Anlagenstart kann ein normales Übergangsverhalten wie einen Dauerfehler erscheinen lassen.
- Zu heiß, zu kalt, pendelnd und träge als getrennte Muster dokumentieren.
- Soll- und Istwert mit Zeitstempel statt nur Min/Max erfassen.
- Pumpenstatus und Wärmeanforderung gleichzeitig notieren.
- Warmwasserladung und normalen Heizbetrieb getrennt bewerten.
Der Vorlauffühler braucht vollständig durchmischtes Wasser
Direkt hinter dem Dreiwegeventil liegen heißer Vorlauf und kühler Rücklauf noch nicht zwingend homogen an. Sitzt der Fühler zu nahe an einem Anschluss oder auf der bevorzugten Strömungsseite, kann er eine lokale Temperatur statt der tatsächlichen Mischtemperatur erfassen. Die Regelung reagiert dann auf ein Messbild, das wenige Rohrdurchmesser weiter bereits anders aussieht.
Belimo empfiehlt nach dem Zusammenführen unterschiedlich temperierter Wasserströme wegen möglicher Schichtung einen ausreichenden Abstand zwischen Mischventil und Sensor; als Orientierung nennt die Installationsanleitung etwa zehn bis fünfzehn Rohrdurchmesser. Der konkrete Aufbau bleibt hersteller- und anlagenabhängig. Entscheidend sind gerader Mischabschnitt, guter Fühlerkontakt und passende Wärmedämmung.
- Fühlerposition fotografieren und Abstand zum Ventil messen.
- Anlegefühler fest, flächig und unter Dämmung montieren.
- Nicht unmittelbar hinter Bogen, Abzweig oder Pumpenaustritt messen.

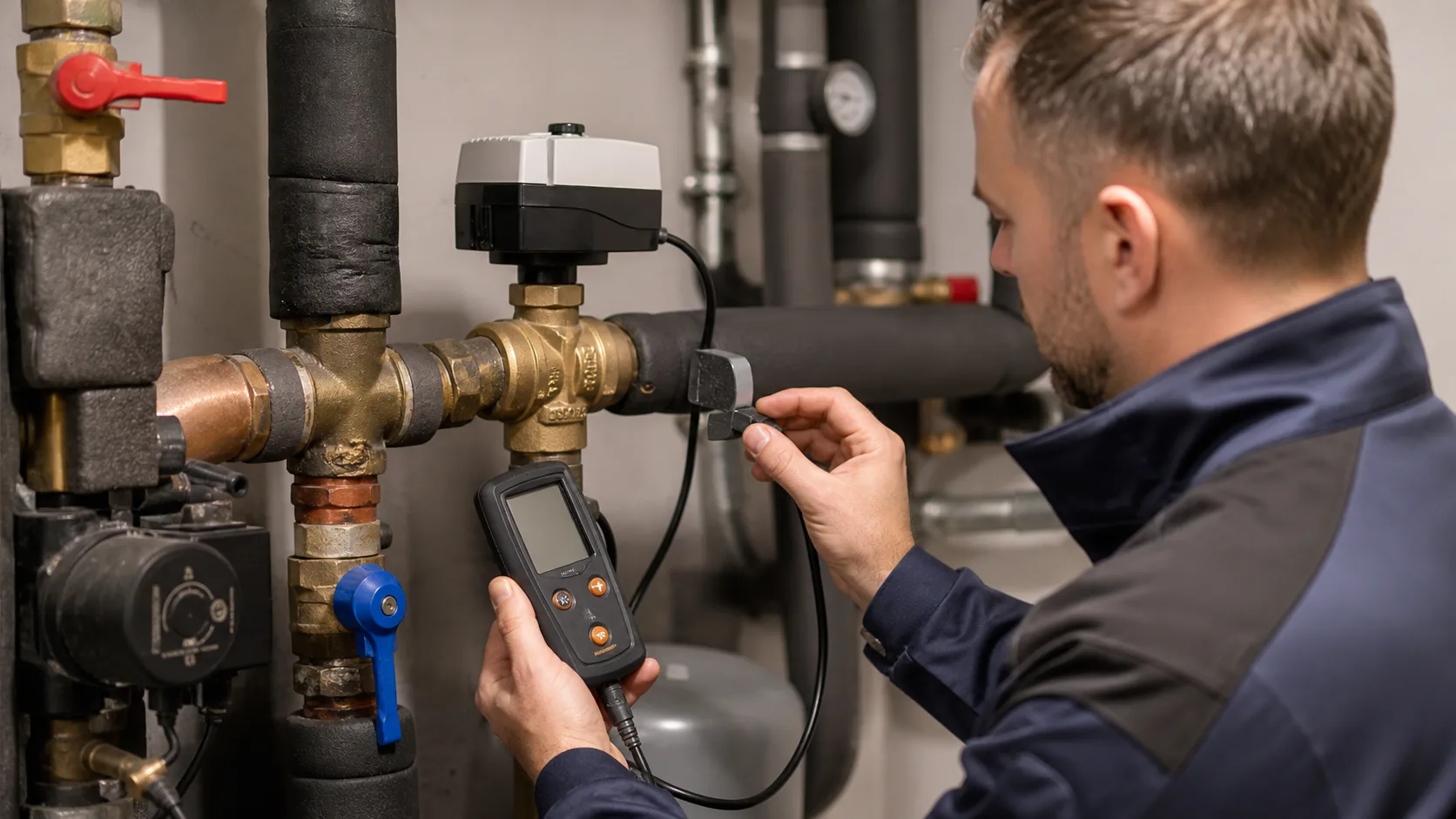

- Regleranzeige mit einer kontrollierten Referenzmessung vergleichen.
Eine falsche Stellrichtung erzeugt eine positive Rückkopplung
Fordert der Regler kälteres Mischwasser, der Antrieb öffnet aber den heißen Anschluss weiter, entfernt sich die Temperatur vom Sollwert. Je nach Regler wird der Ausgang bis zum Anschlag gefahren. Das kann wie ein klemmendes Ventil aussehen, obwohl Verdrahtung, Drehrichtung oder Zuordnung der Ventiltore falsch ist.
Die Prüfung erfolgt kontrolliert und anhand der Unterlagen: kleine Stellanforderung, sichtbare Positionsänderung und anschließende Temperaturreaktion. Bei Dreipunktantrieben sind Öffnen und Schließen getrennte Signale; Caleffi beschreibt diese langsame Stellbewegung als üblich, damit der Sensor Rückmeldung geben kann. Elektrische Prüfungen und Änderungen an der Verdrahtung gehören zur Fachkraft.
Ventilautorität entscheidet, ob eine Stellbewegung hydraulisch etwas bewirkt
Ein Antrieb kann sauber von null bis hundert Prozent laufen, während sich die Mischtemperatur nur in einem kleinen Bereich verändert. Dann fehlt dem Ventil möglicherweise Autorität gegenüber dem restlichen Druckverlust des Kreises. Ist das Ventil überdimensioniert oder wirken Pumpen ungünstig zusammen, findet ein großer Teil der Temperaturänderung auf wenigen Stellprozenten statt.
Typisch ist eine nervöse Regelung: Kleine Bewegungen verändern den Durchfluss stark, der Sensor reagiert verzögert, und der Regler korrigiert in die Gegenrichtung. Eine reine Anpassung der Regelparameter kann das Pendeln dämpfen, beseitigt aber keine unpassende Ventildimensionierung oder hydraulische Schaltung. Benötigt werden Ventilkennwert, Auslegungsvolumenstrom und Druckverhältnisse.
- Ventiltyp, Nennweite, kvs-Wert und Anschlussbelegung ermitteln.
- Stellposition gegen reale Mischtemperatur auftragen.
- Pumpenkennlinie und Druckdifferenz am Mischkreis berücksichtigen.
- Regelparameter erst nach hydraulischer Plausibilisierung verändern.
Pumpe und Einbauort bestimmen den tatsächlichen Mischweg
Bei einem gemischten Heizkreis muss die Pumpe so eingebunden sein, dass sie den vorgesehenen Umlauf durch Verbraucher, Rücklauf und Mischventil erzeugt. Caleffi zeigt bei vormontierten Mischergruppen die Pumpe im gemischten Kreis hinter dem Ventil. Eine abweichende Schaltung kann ebenfalls funktionieren, muss aber mit dem konkreten Ventilkonzept übereinstimmen.
Laufen Primär- und Sekundärpumpe gegeneinander oder ändern andere Kreise ihre Drehzahl, verschieben sich die Druckverhältnisse. Dann regelt der Mischer zu bestimmten Zeiten gut und bei Parallelbetrieb schlecht. Deshalb werden Auffälligkeiten mit dem Schaltzustand anderer Pumpen, Speicherladung und Zonenventile abgeglichen.
Mechanischer Anschlag, Kupplung und Ventileinsatz getrennt prüfen
Die Stellungsanzeige des Antriebs belegt nicht immer die Position des Ventilkükens. Eine lose Kupplung, falsch montierter Adapter oder begrenzter Stellweg kann dazu führen, dass der Motor fährt, ohne den gesamten Ventilhub zu übertragen. Umgekehrt kann ein schwergängiger Ventileinsatz den Antrieb stoppen oder seine Schutzfunktion auslösen.
Vor Eingriffen wird die aktuelle Montage markiert und die Herstelleranleitung geprüft. Ein Mischer wird nicht bei heißer, druckbeaufschlagter Anlage zerlegt. Fachgerecht lassen sich Antrieb und Ventilmechanik getrennt bewerten, ohne die ursprüngliche Stellung zu verlieren. Ablagerungen, lange Stillstandszeiten und falsche Einbaulage gehören in die Befundliste.
- Antriebsanzeige und tatsächliche Wellenbewegung vergleichen.
- Adapter, Anschläge und Stellbereich nach Herstellerunterlagen prüfen.
- Keine Demontage am heißen oder druckbeaufschlagten Kreis.
- Nach Arbeiten Stellrichtung und Endlagen erneut funktional testen.
Regelparameter erst nach Sensor und Hydraulik optimieren
Proportionalband, Integrationszeit und Stellimpulse beeinflussen, wie schnell der Regler reagiert. Zu aggressive Einstellungen fördern Pendeln, zu träge Einstellungen lassen Sollwertänderungen lange nachlaufen. Doch dieselben Symptome entstehen bei falsch sitzendem Fühler oder einer übergroßen Ventilwirkung. Ohne Ursachenklärung wird die Parametrierung zum Versuchsfeld.
Caleffi erläutert, dass langsame motorisierte Mischventile dem Sensor Zeit für Rückmeldung geben. In der Praxis braucht der Test deshalb ausreichend Wartezeit nach einer kleinen Stelländerung. Beurteilt wird nicht nur, ob der Sollwert einmal getroffen wird, sondern ob der Kreis ihn unter stabiler Last ohne dauernde Anschlagfahrten hält.
Die Abnahme verbindet Temperaturverlauf und Raumwirkung
Nach der Korrektur wird der gemischte Vorlauf über mehrere vergleichbare Betriebsphasen protokolliert. Dazu gehören kalter Start, gleichmäßige Last und das Zuschalten anderer Verbraucher. Eine stabile Temperatur am Fühler ist nur dann ein Erfolg, wenn der versorgte Heizkreis seine Räume gleichmäßig erreicht und keine neuen Strömungsgeräusche auftreten.
Alle Änderungen werden dokumentiert: Fühlerposition, Ventilzuordnung, Antriebsrichtung, Pumpeneinstellung und Regelparameter. Dieses kleine Anlagenschema spart bei der nächsten Störung viel Zeit. Bleibt die Abweichung lastabhängig bestehen, ist eine hydraulische Messung zielführender als weitere spontane Parameteränderungen.
- Vorher-/Nachher-Verläufe bei ähnlicher Außentemperatur vergleichen.
- Parallelbetrieb anderer Pumpen gezielt in die Abnahme aufnehmen.
- Raumtemperaturen und Geräusche mitbeobachten.
- Endgültige Einstellungen und Fühlerposition im Technikraum dokumentieren.
Fragen zum Thema
Warum pendelt die Vorlauftemperatur hinter dem Mischer?
Mögliche Ursachen sind ein zu nah platzierter Fühler, aggressive Regelparameter, zu große Ventilwirkung, verzögerte Durchmischung oder wechselnde Pumpendrücke. Erst der gemeinsame Verlauf von Temperatur und Stellposition trennt diese Ursachen.
Wie weit soll der Vorlauffühler vom Mischventil entfernt sein?
Er soll in einem vollständig durchmischten geraden Rohrabschnitt sitzen. Belimo nennt wegen Schichtung etwa zehn bis fünfzehn Rohrdurchmesser als Orientierung. Herstellerunterlagen und die konkrete Rohrführung bleiben maßgeblich.
Woran erkennt man eine falsche Stellrichtung?
Bei einer kleinen Anforderung in Richtung kälter öffnet hydraulisch mehr heißer Vorlauf – oder umgekehrt. Geprüft werden Regelsignal, sichtbare Antriebsbewegung und anschließende Temperaturreaktion anhand der Ventilunterlagen.
Kann ein überdimensionierter Mischer schlecht regeln?
Ja. Wenn der wirksame Durchfluss schon auf wenigen Stellprozenten stark springt, kann die Regelung pendeln. Ventilkennwert, Auslegungsvolumenstrom und Druckverlust des Kreises müssen zusammenpassen.
Darf ich den Antrieb selbst umklemmen oder das Ventil zerlegen?
Elektrische Änderungen gehören zur Fachkraft; das Ventil wird nicht an einer heißen oder druckbeaufschlagten Anlage zerlegt. Für Betreiber sinnvoll sind Verlauf, Fotos, Anlagenunterlagen und eine eindeutige Fehlerbeschreibung.
